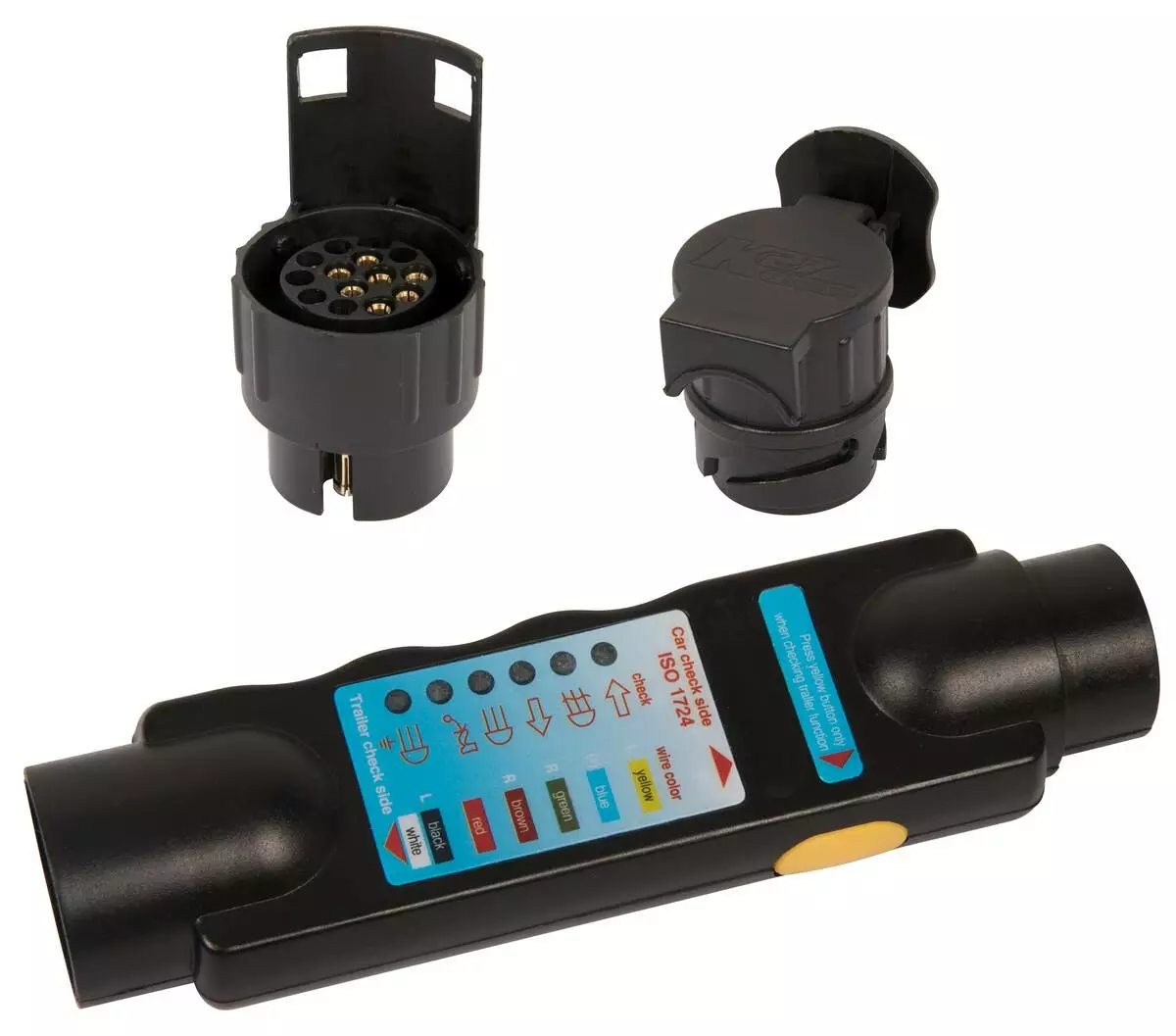

Perävaunupistoketesteri 7/13- napaa

Kätevä perävaunun testauspistorasia
- Testausyksikkö vilkkuvalolle, peruutusvalolle, jarruvalolle, takasumuvalolle.
- Adapterilla 7-napaiseen/13-napaiseen perävaunun pistorasiaan/pistokkeeseen.
Ajoneuvon pistorasian testaus
- Kytke testeri ajoneuvon pistorasiaan. Jos ajoneuvossa on 13-napainen pistorasia,
kytke väliin (kannellinen) adapteri.
- Kytke ajoneuvon virta päälle ja liitä testilaite ajoneuvon pistorasiaan. Jos pistorasia
toimii oikein, vastaava merkkivalo syttyy.
Perävaunun pistokkeen testaus
- Aseta 9 V paristo testerin paristokoteloon. (HUOM: ei sisälly toimitukseen)
- Kytke testeri perävaunun pistokkeeseen.
Tarvittaessa kytke väliin 13-napainen adapteri (ilman kantta).
- Paina keltaista testipainiketta. Jos perävaunussa on kaikki toiminnot (vilkkuvalo,
takavalo, jarruvalo, takasumuvalo), kaikkien 6 merkkivalon tulee syttyä, kun
testipainiketta painetaan. Huomaa, ettei kaikissa perävaunuissa ole takasumuvaloa.
Siinä tapauksessa sitä vastaava merkkivalo (sininen) ei syty.
Vianmääritykseen liittyvät huomautukset
- Värit merkkivalojen takana osoittavat standardikaapelin värin.
- Jos mikään merkkivaloista ei syty testissä, se tarkoittaa yleensä, että maajohto on rikki.
Testatessasi perävaunua, tarkista, että 9 V paristossa on virtaa, tai vaihda paristo.
- Jos yksittäisiä merkkivaloja ei pala, tarkista niitä vastaavat lamput perävaunusta sekä
niihin johtavat johdot.
- Puhdista pistokkeet/pistorasiat ja tarkista, että niiden kiinnitysruuvit ovat kunnossa.
Adapterin käyttö ajoneuvon ja perävaunun välillä
- Adaptereita voidaan käyttää myös ajoneuvon ja perävaunun eri järjestelmien välillä.
Liitä vain sopiva adapteri ajoneuvon pistorasian ja perävaunun pistokkeen välille.
