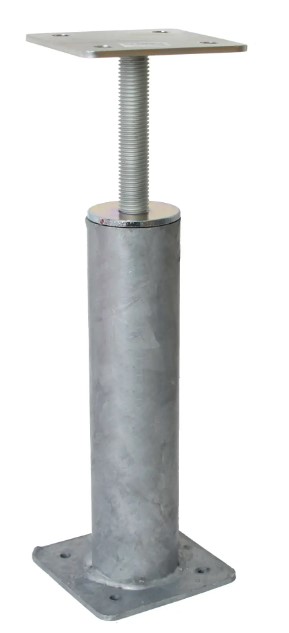

Pilarikenkä 450 putkimalli

Putkipilarijalkoja käytetään puurakenteissa pystysuoria kuormia välittävänä perustusliitoksena siten, että putkipilarijalan säädettävä alapää kiinnitetään esimerkiksi kiila-ankkureilla betoniperustukseen ja yläpää kiinnitetään ruuveilla tai nauloilla puupilariin tai vaakapuuhun. Puuosat voivat olla sahatavaraa, liimapuuta, LVL:ää, CLT:tä tai höylä-, lamelli-, tai pyöröhirttä. Vaakahirren yhteydessä hirren pinta tulee suoristaa siten, että pilarijalan päätylevy tai kannatusraudan pohjalaippa tukeutuvat puuhun koko pinnaltaan. Tarvittaessa pyöröhirret lovetaan tai profiloidusta hirrestä poistetaan pontit.

Putkipilarijalkoja voidaan käyttää Eurokoodi 5:n mukaisissa käyttöluokan 1,2 ja 3 puurakenteissa. Rakenteen ollessa pitkäaikaisesti olosuhteissa joissa korroosiorasitus on suurempi kuin ISO 9223 luokka C1 (EC5 käyttöluokka 2-3) tulee putkipilarijalkojen alapään kierretanko-osat valaa kokonaan betonin sisään suojaetäisyydellä 50mm. Mikäli kierretangot on kuumasinkitty suojavalua ei tarvita. Painekyllästettyä puutavaraa kiinnitettäessä liittimien tulee olla ruostumattomasta teräksestä valmistettuja.

ASENTAMINEN: Putkipilarijalat asennetaan pystysuoraan siten että säätöjalka on putkipilarijalan alapäässä. Putkipilarijalan yläpään tulee olla vaakasuunnassa tuettu kaikkiin suuntiin. Putkipilarijalkojen päätylevyt kiinnitetään puuosiin keskeisesti kaikista levyn rei’istä ruuveilla tai nauloilla. Putkipilarijalan pituus säädetään siten, että kierretangosta saa olla näkyvissä korkeintaan 90 mm. Puupilarin kiinnitys halkaisijaltaan 8 mm kansiruuveilla tai vastaavilla kiinnikkeillä. Kiinnitys betoniin halkaisijaltaan 7 mm pulteilla tai vastaavilla kiinnikkeillä.

Reiät Ø: 8 mm
Materiaali: Kuumasinkitty teräs DC01 EN-10130, Sinkitys EN ISO 10684
